LabVIEW自动连线功能

　　将选中的对象移到程序框图上其他对象旁边时，LabVIEW会自动提示有效的连线方式；将对象拖动放置在程序框图上时，放开鼠标后将自动连线。自动连线功能只为数据类型相互匹配的接线端连线，对不匹配的接线端不予连线。

　　将两个不同类型的数值数据连接在一起时，程序框图节点上会出现强制转换点提示。强制转换点表示，LabVIEW已经将传递给节点的数值强制转换成了不同的数据类型。例如，加函数节点需要两个双浮点数输入，如果其中一个输入为整数，在加函数节点上就会显示一个强制转换点，如图1所示。

　　当试图连接数据类型不兼容的两个对象或删除连线的一段时，会出现断线。断线在程序框图中显示为黑色的虚线，线段中间有个红色的X，X两边的箭头表明了数据流的方向。将光标移到断线上时，会显示一个描述产生断线原因的提示框，如图2所示。

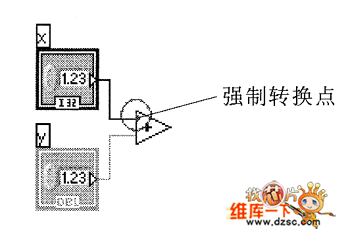

　　图1 强制转换点

　　图2 断线提示框

　　右键单击断线，从弹出的快捷菜单中选择“列出错误”可以打开错误列表窗口。通过右键快捷菜单选项还可以进行整理连线、创建／删除连线分支等的操作，如图3所示。
　
　　图3 断线的右键快捷菜单和错误列表窗口

　　需要注意的是，为了保证VI程序的完整性，必须连接所有需要连接的程序框图接线端，否则VI程序的运行按钮将处于断开状态而无法运行。
　　
